Техническое описание

Пневматические шаровые вибраторы предназначены для вибрационной обработки любых видов промышленных материалов, которые могут подвергаться перемещению, уплотнению или сепарированию. Применение вибраторов возможно в любых условиях производства, в том числе с повышенной влажностью и даже под водой.

У пневматических шаровых вибраторов существует возможность регулирования их скорости вращения и величины центробежной силы, создаваемой на выходе, что делает их идеально подходящими для использования в качестве вибраторов на вибростолах, вибролотках, в загрузочных воронках или бункерах (для исключения прилипания подаваемых компонентов к стенкам бункера), в заливочных формах (для обеспечения равномерного заполнения и уплотнения смеси в форме, например, при изготовлении ЖБИ-изделий) небольшого или среднего размера.

Они могут также широко использоваться в пищевой промышленности (например, при производстве творога, мороженого, масла), при фасовке круп, муки, чая, кофе и др. сыпучих продуктов.

Благодаря чрезвычайно низким эксплуатационным расходам, что обусловлено легкостью установки вибраторов, наличием самоочистки и отсутствием необходимости технического обслуживания в период эксплуатации, наружные шаровые пневматические вибраторы являются высокоэкономичными изделиями. От одной воздушной магистрали можно запитать несколько вибраторов и другого оборудования. Таким образом, в случае, если на производстве уже используется сжатый воздух, то расходы на эксплуатацию вибраторов минимальны.

Конструкция и принцип действия

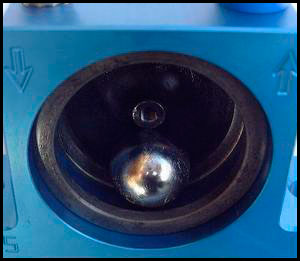

Сжатый воздух подается к пневматическому вибратору через ниппель, установленный на  его корпусе. Вибрации создаются в результате вращательного движения шарика по беговым дорожкам. Отработанный воздух отводится из пневматического вибратора через выходной ниппель. Устанавливают  пневматический вибратор путем жесткого крепления к корпусу вибростола, вибролотка, загрузочной воронки, бункера или формы с помощью болтов через отверстия крепления.

Пневматические кольцевые вибраторы не требуют смазки. Однако для более эффективной работы рекомендуется подавать на вход вибратора чистый и профильтрованный сжатый воздух.

Управление потоком поступающего воздуха при помощи дросселя регулировки подачи воздуха или пневмораспределителя позволяет изменять скорость вращения  пневматического вибратора и величину центробежной силы, создаваемой на его выходе. Пневматические вибраторы обладают свойством самозапуска, поэтому они способны работать в любом положении и под любым углом.

В условиях морозной погоды впрыскивание этилового спирта или антифриза в поток воздуха позволяет поддерживать непрерывный режим работы для пневматических вибраторов, которые эксплуатируются на открытых стройплощадках в холодное время года.

В процессе работы следует регулярно проверять воздушный шланг подачи сжатого воздуха и шланговое соединение на отсутствие повреждений. Ни в коем случае не следует пытаться отсоединять шланг подачи сжатого воздуха, если пневматическое давление не сброшено. Необходимо сначала отключить подачу воздуха от воздушного компрессора, после чего позволить пневматическому вибратору автономно поработать несколько секунд, чтобы воздух полностью вышел из шланга.

Высокий КПД, небольшой вес и отличная производительность вот немногие из достоинств пневматических вибраторов.
