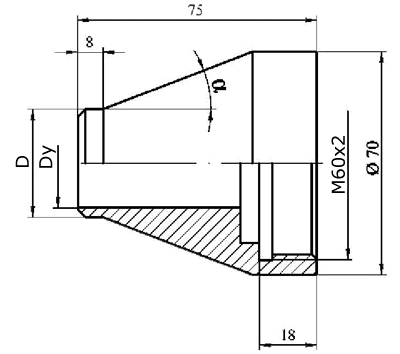

Исполнение 01
Ниппель (исполнение 01) предназначен для перехода с рукава высокого давления на трубопровод.
Пример обозначения при заказе:
Ниппель переходной НП-01-50-Dу/D, где:
50Диаметр условного прохода РВД
DуДиаметр условного прохода трубопровода
DНаружный диаметр трубопровода
Основные технические характеристики:
| Обозначение | Dу | D | ? | Масса |
|---|---|---|---|---|
| НП-01-50-22/28 | 22 | 28 | 24° | 0,45 |
| НП-01-50-28/34 | 28 | 34 | 21° | 0,78 |
| НП-01-50-34/38 | 34 | 38 | 19° | 0,77 |
| НП-01-50-36/42 | 36 | 42 | 17° | 0,76 |
| НП-01-50-39/45 | 39 | 45 | 15° | 0,72 |
| НП-01-50-42/48 | 42 | 48 | 13° | 0,68 |
| НП-01-50-50/57 | 50 | 57 | 8° | 0,62 |
| НП-01-50-50/60 | 50 | 60 | 6° | 0,59 |

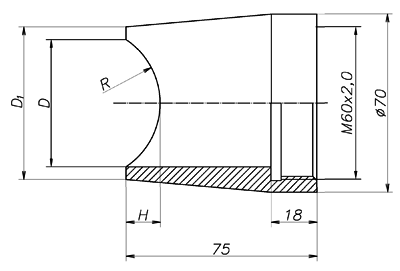

Исполнение 02
Ниппель (исполнение 02) предназначен для перехода с рукава высокого давления на коллектор.
Пример обозначения при заказе:
Ниппель переходной НП-02-50-D1-R, где:
50Диаметр условного прохода РВД
D1Наружный диаметр коллектора
RРадиус
Основные технические характеристики:
| Обозначение | D | D1 | R | H | Масса |
|---|---|---|---|---|---|
| НП-02-50-30-25 | 24 | 30 | 25 | 6 | 0,67 |
| НП-02-50-38-29 | 32 | 38 | 29 | 8 | 0,69 |
| НП-02-50-42-21 | 36 | 42 | 21 | 10 | 0,68 |
| НП-02-50-45-22,5 | 40 | 45 | 22,5 | 13 | 0,66 |
| НП-02-50-48-24 | 42 | 48 | 24 | 13 | 0,68 |
| НП-02-50-56-28,5 | 50 | 56 | 28,5 | 15 | 0,66 |
| НП-02-50-60-30 | 50 | 60 | 30 | 14 | 0,69 |
| НП-02-50-60-38 | 50 | 60 | 38 | 10 | 0,69 |
| НП-02-50-60-45 | 50 | 60 | 45 | 7,5 | 0,68 |
| НП-02-50-60-50 | 50 | 60 | 50 | 7 | 0,69 |
| НП-02-50-60-54 | 50 | 60 | 54 | 6 | 0,69 |
| НП-02-50-60-65 | 50 | 60 | 65 | 5 | 0,69 |
