Переход приварной является элементом трубопровода и предназначен для перехода с одного диаметра труб на другой.
Пример обозначения при заказе:

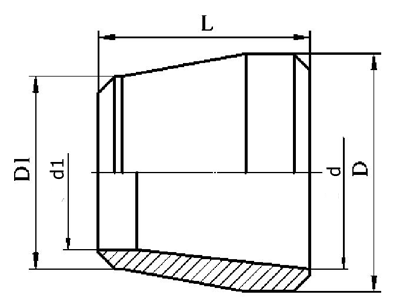

Переход приварной ПП-D/D1, где:
DНаружный диаметр большей трубы
D1Наружный диаметр меньшей трубы
Основные технические характеристики:
| Обозначение | d | d1 | D | D1 | L | Масса |
|---|---|---|---|---|---|---|
| ПП-20/15 | 15 | 10 | 20 | 15 | 35 | 0,05 |
| ПП-25/22 | 18 | 15 | 25 | 22 | 40 | 0,09 |
| ПП-25/20 | 20 | 20 | 35 | 0,06 | ||
| ПП-30/25 | 23 | 20 | 30 | 25 | 45 | 0,11 |
| ПП-32/20 | 25 | 15 | 32 | 20 | 35 | 0,10 |
| ПП-32/25 | 20 | 25 | 40 | 0,11 | ||
| ПП-32/22 | 28 | 16 | 32 | 22 | 55 | 0,27 |
| ПП-38/22 | 30 | 15 | 38 | 0,34 | ||
| ПП-38/32 | 26 | 32 | 0,31 | |||
| ПП-40/18 | 32 | 12 | 40 | 18 | 0,17 | |
| ПП-40/25 | 20 | 25 | 40 | 0,17 | ||
| ПП-40/32 | 25 | 32 | 0,18 | |||
| ПП-45/22 | 36 | 15 | 45 | 22 | 55 | 0,71 |
| ПП-45/32 | 26 | 32 | 0,23 | |||
| ПП-45/38 | 37 | 30 | 38 | 0,26 | ||
| ПП-50/22 | 40 | 15 | 50 | 22 | 0,68 | |
| ПП-50/32 | 25 | 32 | 45 | 0,34 | ||
| ПП-50/40 | 32 | 40 | 0,28 | |||
| ПП-57/32 | 47 | 24 | 57 | 32 | 55 | 0,38 |
| ПП-57/38 | 30 | 38 | 0,32 | |||
| ПП-60/42 | 48 | 33 | 60 | 42 | 0,53 | |
| ПП-64/22 | 50 | 15 | 64 | 22 | 0,46 | |
| ПП-60/34 | 26 | 60 | 32 | 0,33 | ||
| ПП-62/40 | 32 | 62 | 40 | 0,53 | ||
| ПП-62/50 | 40 | 50 | 0,67 | |||
| ПП-60/53 | 45 | 60 | 53 | 0,65 | ||
| ПП-65/48 | 55 | 40 | 65 | 48 | 0,63 | |
| ПП-65/60 | 50 | 60 | 0,55 | |||
| ПП-75/34 | 60 | 26 | 75 | 34 | 75 | 0,57 |
| ПП-75/62 | 50 | 62 | 70 | 0,66 | ||
| ПП-80/62 | 65 | 80 | 1,10 | |||
| ПП-95/65 | 78 | 52 | 95 | 65 | 100 | 1,38 |
| ПП-120/95 | 98 | 78 | 120 | 95 | 2,38 | |
| ПП-130/120 | 110 | 98 | 130 | 120 | 120 | 2,96 |
| ПП-150/130 | 124 | 110 | 150 | 130 | 4,41 |
