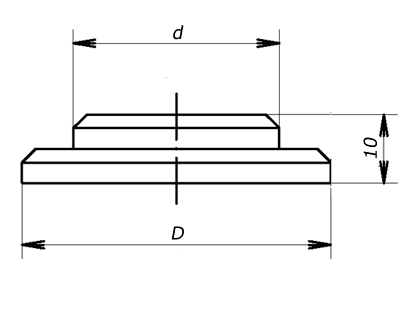

Заглушка трубная под приварку ЗТ-01
Заглушка трубная под приварку ЗТ-01 является элементом трубопровода и предназначена для заглушения его участков.
Пример обозначения при заказе:
Заглушка трубная ЗТ-01-D/d, где:
ЗТЗаглушка трубная
01Вариант исполнения
DДиаметр трубопровода
dМалый диаметр
Основные технические характеристики:
| Обозначение | D | d | Обозначение | D | d |
|---|---|---|---|---|---|
| Заглушка ЗТ-01-17/10 | 17 | 10 | Заглушка ЗТ-01-57/46 | 57 | 46 |
| Заглушка ЗТ-01-18/9 | 18 | 9 | Заглушка ЗТ-01-60/49 | 60 | 49 |
| Заглушка ЗТ-01-18/11 | 18 | 11 | Заглушка ЗТ-01-65/55 | 65 | 55 |
| Заглушка ЗТ-01-18/13 | 18 | 13 | Заглушка ЗТ-01-76/66 | 76 | 66 |
| Заглушка ЗТ-01-22/14 | 22 | 14 | Заглушка ЗТ-01-89/76 | 89 | 76 |
| Заглушка ЗТ-01-22/16 | 22 | 16 | Заглушка ЗТ-01-90/79 | 90 | 79 |
| Заглушка ЗТ-01-28/20 | 28 | 20 | Заглушка ЗТ-01-100/89 | 100 | 89 |
| Заглушка ЗТ-01-32/25 | 32 | 25 | Заглушка ЗТ-01-108/95 | 108 | 95 |
| Заглушка ЗТ-01-34/25 | 34 | 25 | Заглушка ЗТ-01-110/98 | 110 | 98 |
| Заглушка ЗТ-01-38/29 | 38 | 29 | Заглушка ЗТ-01-133/124 | 133 | 124 |
| Заглушка ЗТ-01-42/33 | 42 | 33 | Заглушка ЗТ-01-159/149 | 159 | 149 |
| Заглушка ЗТ-01-45/36 | 45 | 36 | Заглушка ЗТ-01-160/144 | 160 | 144 |
| Заглушка ЗТ-01-48/39 | 48 | 39 | Заглушка ЗТ-01-218/199 | 218 | 199 |
Заглушка испытательная с внутренней резьбой ЗИ-В-01
Заглушка испытательная с внутренней резьбой ЗИ-В-01, рассчитанная на рабочее давление Рр = 14,7 МПа, предназначена для временной герметизации конечных элементов трубопроводов с наружной резьбой, при их испытании на герметичность и прочность (опрессовке).
Пример обозначения при заказе:
Заглушка ЗИ-В-01-D, где:
ЗИЗаглушка испытательная
ВВнутренняя резьба
01Вариант исполнения
DДиаметр резьбы
Основные технические характеристики:
| Обозначение | D | D1 | L | l |
|---|---|---|---|---|
| ЗИ-В-01-М16х1,5 | М16х1,5 | 28 | 18 | 14 |
| ЗИ-В-01-М30х2,0 | М30х2,0 | 40 | 20 | 16 |
| ЗИ-В-01-G 1/2" | G 1/2" | 30 | 20 | 16 |
| ЗИ-В-01-G 3/4" | G 3/4" | 36 | 20 | 16 |
| ЗИ-В-01-G 1" | G 1" | 46 | 24 | 20 |
| ЗИ-В-01-G 1 1/4" | G 1 1/4" | 56 | 26 | 22 |
| ЗИ-В-01-G 1 1/2" | G 1 1/2" | 68 | 34 | 28 |
| ЗИ-В-01-G 1 3/4" | G 1 3/4" | 78 | 34 | 28 |
| ЗИ-В-01-G 2" | G 2" | 84 | 34 | 28 |
| ЗИ-В-01-М18x1,5 | М18х1,5 | 25 | 22 | 18 |
| ЗИ-В-01-G 3/8" | G 3/8" | 25 | 18 | 14 |
| ЗИ-В-01-М12х1,0 | М12х1,0 | 18 | 18 | 14 |
| ЗИ-В-01-М52х2,0 | М52х2,0 | 28 | 28 | 22 |

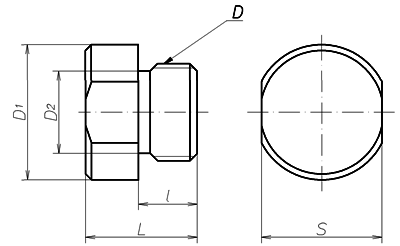

Заглушка испытательная с наружной резьбой ЗИ-Н-01
Заглушка испытательная с наружной резьбой ЗИ-Н-01, рассчитанная на рабочее давление Рр = 14,7 МПа, предназначена для временной герметизации конечных элементов трубопроводов с внутренней резьбой, при их испытании на герметичность и прочность (опрессовке).
Пример обозначения при заказе:
Заглушка ЗИ-Н-01-D, где:
ЗИЗаглушка испытательная
ННаружная резьба
01Вариант исполнения
DДиаметр резьбы
Основные технические характеристики:
| Обозначение | D | D1 | D2 | L | l | S |
|---|---|---|---|---|---|---|
| ЗИ-Н-01-G 1/2" | G 1/2" | 30 | 18 | 30 | 14 | 27 |
| ЗИ-Н-01-G 1/2" | G 3/4" | 36 | 23,5 | 38 | 20 | 32 |
| ЗИ-Н-01-G 1" | G 1" | 46 | 29,5 | 38 | 20 | 41 |
| ЗИ-Н-01-G 1 1/4" | G 1 1/4" | 56 | 38 | 38 | 20 | 50 |
| ЗИ-Н-01-G 1 1/2" | G 1 1/2" | 60 | 44 | 46 | 22 | - |
| ЗИ-Н-01-G 2" | G 2" | 70 | 56 | 48 | 24 | - |

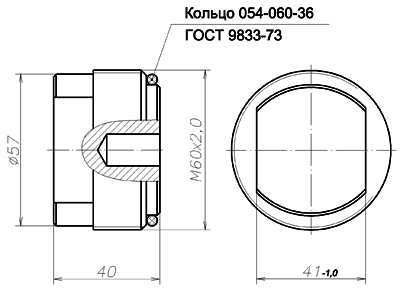

Заглушка испытательная под ниппель ЗИ-Н-02 для РВД-50-80
Заглушка испытательная с наружной резьбой под ниппель ЗИ-Н-02 для РВД-50-80, предназначена для временной герметизации конечных элементов трубопроводов при их испытании на герметичность и прочность (опрессовке).
Пример обозначения при заказе:
Заглушка ЗИ-Н-02, где:
ЗИЗаглушка испытательная
ННаружная резьба
02Вариант исполнения

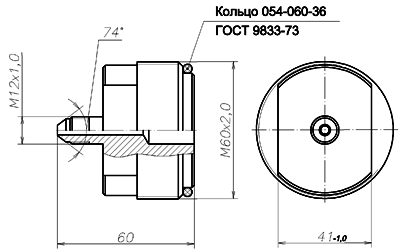

Заглушка испытательная переходная под ниппель ЗИ-Н-03 для РВД-50-80
Заглушка испытательная переходная с наружной резьбой под ниппель ЗИ-Н-03 для РВД-50-80 используется для опрессовки колллектора.
Пример обозначения при заказе:
Заглушка ЗИ-Н-03, где:
ЗИЗаглушка испытательная
ННаружная резьба
03Вариант исполнения

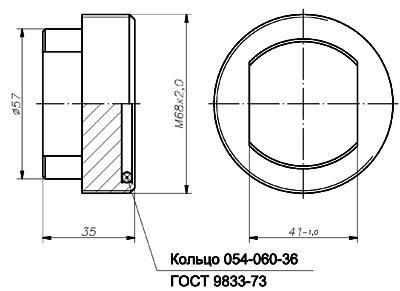

Заглушка испытательная ЗИ-Н-04 для РВД-50-80
Заглушка испытательная ЗИ-Н-04 используется для герметизации рукава высокого давления РВД-50-80.
Пример обозначения при заказе:
Заглушка ЗИ-Н-04, где:
ЗИЗаглушка испытательная
ННаружная резьба
04Вариант исполнения

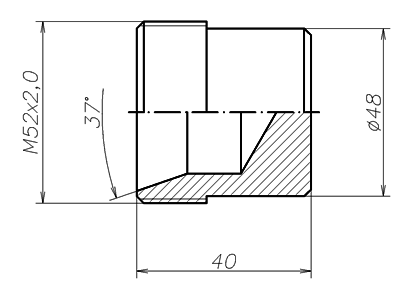

Заглушка испытательная ЗИ-Н-05 для РВД-35-125
Заглушка испытательная ЗИ-Н-05 используется для герметизации рукава высокого давления РВД-35-125.
Пример обозначения при заказе:
Заглушка ЗИ-Н-05, где:
ЗИЗаглушка испытательная
ННаружная резьба
05Вариант исполнения

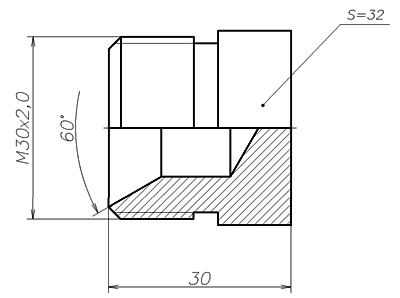

Заглушка испытательная ЗИ-Н-06 для РВД-16-215
Заглушка испытательная ЗИ-Н-06 используется для герметизации рукава высокого давления РВД-16-215.
Пример обозначения при заказе:
Заглушка ЗИ-Н-06, где:
ЗИЗаглушка испытательная
ННаружная резьба
06Вариант исполнения
